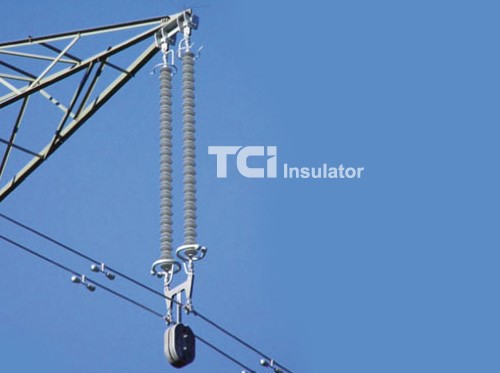

Tuotteen esittely:
Järjestelmän nimellisjännite: 11KV-1000KV
Määritetty mekaaninen kuorma (SML): 45KN-400KN
Väri: ruskea, harmaa tai asiakkaan vaatimus
Sovellettava standardi: GB, IEC, ANSI, CAN, BS, AS tai asiakkaan vaatimus

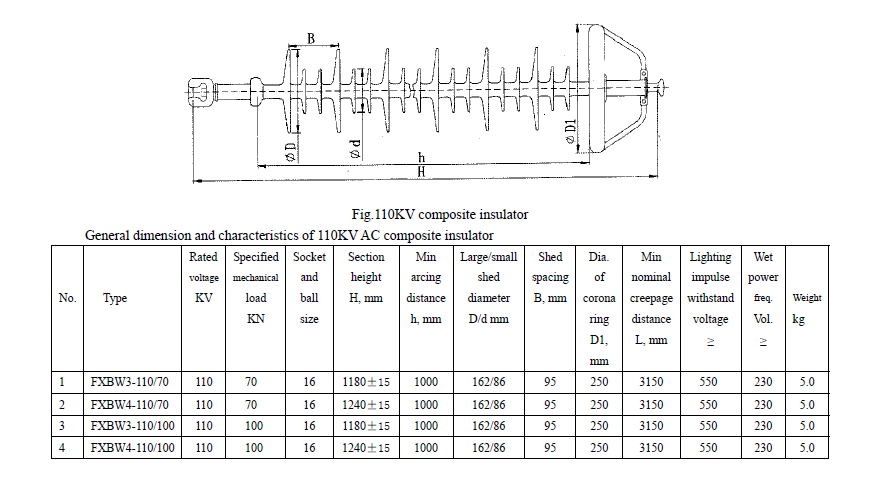

Kuva.8 110KV-komposiittieriste
110KV komposiittieristeen yleismitat ja ominaisuudet
|
Ei. |
Tyyppi |
Nimellisjännite KV |
Ilmoitettu mekaaninen kuormitus KN |
Istuimen ja pallon koko |
Poikkileikkauksen korkeus H, mm |
Valokaarietäisyys h, mm |
Suuri/pieni aita halkaisija D/d mm |
Varren väli B, mm |
Dia. koronarenkaasta D1, mm |
Pienin nimellinen ryömintäetäisyys L, mm |
Valaisinpulssin kestojännite Suurempi tai yhtä suuri kuin |
Märkäteho taaj. Voi. Suurempi tai yhtä suuri kuin |
Paino kg |
|
1 |
FXBW3-110/70 |
110 |
70 |
16 |
1180±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
2 |
FXBW4-110/70 |
110 |
70 |
16 |
1240±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
3 |
FXBW3-110/100 |
110 |
100 |
16 |
1180±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
4 |
FXBW4-110/100 |
110 |
100 |
16 |
1240±15 |
1000 |
162/86 |
95 |
250 |
3150 |
550 |
230 |
5.0 |
|
5 |
FXBW3-132/80 |
132 |
80 |
16 |
1320±15 |
1160 |
160/94 |
87 |
250 |
3960 |
650 |
230 |
5.0 |
|
6 |
FXBW4-132/80 |
132 |
80 |
16 |
1500±15 |
1340 |
160/94 |
87 |
250 |
4360 |
650 |
230 |
5.5 |
|
7 |
FXBW4-132/80 |
132 |
80 |
16 |
1695±15 |
1540 |
160/94 |
87 |
250 |
5600 |
650 |
230 |
6.0 |
|
8 |
FXBW3-132/120 |
132 |
120 |
16 |
1747±15 |
1540 |
160/94 |
87 |
250 |
5600 |
650 |
230 |
6.5 |
|
9 |
FXBW3-132/160 |
132 |
160 |
20 |
1894±15 |
1630 |
160/94 |
87 |
250 |
5500 |
650 |
230 |
7.5 |
Composite Suspension Insulator tunnetaan myös nimellä "komposiittipitkä sauvaeriste". Termiä "pitkä sauva" käytetään itse asiassa erityisestä posliinieristeestä, joka esiteltiin ensimmäisen kerran Saksassa 1920-luvulla vaihtoehtona korkki-ja-nastaeristeille (ja myös kriittisille ympäristöolosuhteille, esimerkiksi korkealle saasteelle). Pitkän komposiittitangon rakenne on esitetty kuvassa 2.1. Kuituvahvistettu ydin, metalliliittimet ja silikonikotelo näkyvät.

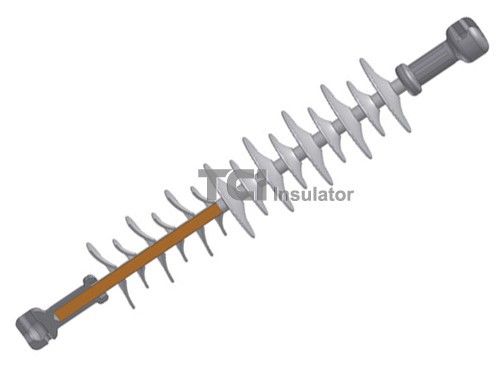

Kuva. 2.1 Pitkän komposiittisauvan eristeen rakenne
Komposiittipituiset eristeet hyötyvät FRP (kuituvahvisteisen muovin) tangon valmistusmahdollisuuksista ja erityisesti siitä, että FRP-tankoja voidaan valmistaa käytännössä loputtomasti yhtenä kappaleena jopa 20 metrin pituisina, mikä on mahdotonta tavanomaisilla eristemateriaaleilla, kuten posliinilla ja lasilla.
Pitkiä komposiittieristeitä valmistetaan tällä hetkellä 10–100 cm:n pituisina pien-- ja keskijännitteisille-verkkojärjestelmille ja jopa 10 metrin pituisina nykypäivän UHV-verkkojärjestelmiin (kuvat. 2.2 ).
